超级绘图王 官方最新版 v6.2

软件介绍

建筑CAD超级绘图王是一款专业的建筑施工绘图设计软件，可以完美的解决建筑绘图工作中遇到的各种难题，超级绘图王式作、简单好学，绘图速度超快，是最理想的建筑绘图设计软件！

超级绘图王软件简介

超级绘图王是市场上第一款专为建筑施工的绘图而设计的软件（同时也兼顾其它行业的绘图）。建筑施工企业的技术员、资料员等人员需要大量绘图，但目前没有非常适合于他们的绘图软件。AutoCAD是当前主要的建筑绘图软件，但其不是专门针对建筑绘图而开发的，因而学习难度大，并且绘图速度慢（因其没能有通过参数自动生成图纸的功能）。

超级绘图王用于百分之百地彻底解决建筑企业人员遇到的各类绘图难题，它既有基绘图功能，又有参数化绘图功能。通过基绘图功能，用户可以自由绘制直线、圆弧等各种基图形；通过参数化绘图功能，用户可以通过输入房间的尺寸，来让软件自动生成建筑物的图纸。

超级绘图王软件功能

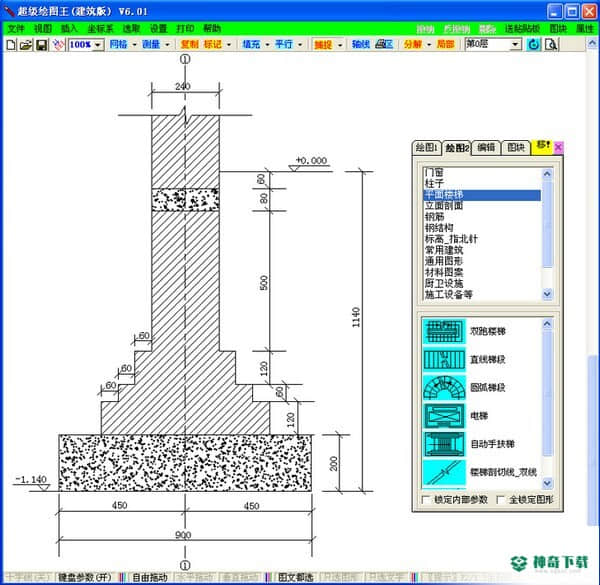

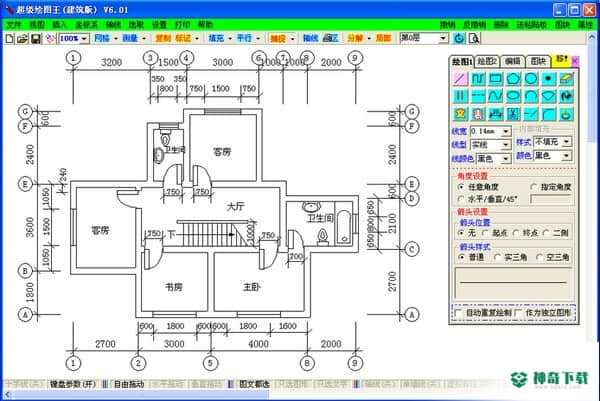

主窗口内包含菜单、工具栏、绘图区、状态栏和一些小的功能部件（如提示标签、绘图区大小调整控制块等）。绘图区是一块供用户在上面绘制图形的“画布”，是软件的主要工作区域。绘图区固定位于主窗口客户区的左上角，但其大小可调。

主窗口内有一个长条形的小窗口叫做提示标签，它的作用是显示一些提示，如移动鼠标时可以显示当前鼠标的位置，绘图时可以显示当前所绘图形的参数（直线的长度、圆的半径等），某些步骤较多的作则提示下一步该怎么做，等等。

主窗口的底部是状态栏，状态栏由许多个“格”构成，每个“格”是一个小长方形区域。除最后一个格仅用于显示提示外，其它的格都具有控制作用，具体作用见后面各章中的介绍。

作面板的主要作用是发出绘图命令和设置绘图参数。

超级绘图王软件特色

超级绘图王有四大特点：作简单、自动生成、功能实用和疑难不难。

1．作简单

在称得上CAD的软件中，超级绘图王绝对是最简单的，基本上可以做到“一学就会，过目不忘”。

①所有作都在尊重行业习惯，同时力求直观化，使用户感觉如同手工下用直尺铅笔画图那样，想画什么就画什么，想怎么画就怎么画。

②软件界面精致而巧妙，主要功能都集中在一个作面板窗口内，选中一项功能后（例如选中直线），所有的附属选项（如画直线时的线型、线宽、线颜色等画线参数，以及直线是否带箭头，箭头的样式等附加参数）都显示在作面板窗口下面的伸缩区内，所有可以进行的作都一目了然，而且用户只在很小的面积内移动几下鼠标，就可以完成全部设置。

③超级绘图王是完全从底层自主开发而成（而不是基于AutoCAD等现成软件基之上二次开发而成）。由于从内核上就是针对特定行业的需要求而设计，因而它功能集中，结构简洁，无任何多余累赘的东西（而通用的软件往往集成了各行各业的需要，因而结构庞大），从而从根本上决定了它简单易学，是“轻量级”的绘图工具。

2．自动生成

一张大图纸内可能有成千上万个图形，难道用户要手工逐个绘制？如果是那样的话，不知猴年马月才能画完。更可怕的是，由于图纸上图形之间是相互关联的，在图纸绘制完后，有时即使对图纸进行稍许修改，也会牵一发而动全身，由此带来的工作量岂不会使人发疯？

在手工绘图时，图纸不论大小，都需要绘图人员逐笔绘制。但在电脑绘图时，这一规则是不适用的，电脑绘图的规则是：图纸应该由软件“算”出来，而不是由用户“画”出来。

在电脑绘图时，用户的工作是“告诉”软件如何生成图纸，而不是去逐笔绘制图纸！只有这样，用户才能从繁琐的绘图工作中解放出来，将精力专注于图纸的“设计”，而不是“绘图”。同时，对图纸的修改，也简化为对设计参数的调整（再由软件自动重新生成图纸即可）。

超级绘图王内置了建筑图纸的自动生成功能，可以自动生成图纸上绝大部分图形，用户只需要再对生成的图纸进行稍许的修补即可，因而具有极快的绘图速度。简单的建筑平面图，十几分钟即可画完。

3．功能实用

超级绘图王软件在功能设计是特别注重实用，它有一些其它CAD中根本没有独到功能，可以极大地提高图纸的绘制速度。举例如下：

①自动重复功能，它可以在绘制出一个基本图形后，由软件按设置的间距和偏移自动生成一批完全相同的图形，在绘制“填充物（一批相同的图形）”时极其方便。

②标记功能，它可以在图形的指定位置处做上“记号”，例如在圆的5等分点处，或者在距直线某个端点20mm位置处做上记号，这就为定点开门、定点开窗等需要精确绘图的作提供了极大方便。

③图块功能，图块是用户自定义的图形，可以实现“一次绘制，多次使用”，从而提高图形的利用率。比如：门、窗、电器开关、插座等图形，在很多图纸上这些图形都是一样的，可以将一张图纸上画好的这类图形“照搬”到另一张图纸上。超级绘图王有非常强大的图块功能，图块的定义、使用、与他人交流等作都非常简单。

4．疑难不难

疑难图形是最令用户头痛的，因为如果得不到软件足够的支持，你根本就画不出这类图形来！对于建筑绘图中可能遇到的疑难图形，超级绘图王进行了逐一筛选并进行了逐一破解，从而对用户来说，疑难图形反而比普通图形更容易绘制，例如：

①图案填充：图案填充是用户经常遇到的疑难作之一，例如地基剖面图、楼梯剖面图等都需要在剖面部分填充图案（剖面线或者石子、砂子等）。为此，超级绘图王提供了快速填充功能，使得用户只需要单击一次鼠标就可以对任意复杂的面域填充预定义的图案花纹。在此基上，一张复杂的地基剖面图，短短几分钟就可以绘制完成。

②常用符号：建筑图纸中需要标注的很多符号键盘上根本没有（例如多种钢筋符号），因此输入非常麻烦。超级绘图王将这类常用但难以输入的符号都收集起来，放在一个称为“常用符号”的窗口内，用户可随时选用，并且还可以自行修改，极大地加快了疑难符号的输入速度。

③专业图形：对建筑行业常用但又难以绘制的图形，全部作为“专业图形”内置提供，从门、窗、柱、墙、楼梯、电梯、坐便器、洗手盆等建筑图纸中用到的图形，到塔、水池、电源、圆锯、施工水电线路等施工布置图用到的图形，均可一笔画出，即使像地暖气线路这样相当复杂的图形也不过二三分钟就能搞定。

除以上特点外，超级绘图王还具有读取AutoCAD文件、将所画图纸保存为AutoCAD文件，以及将所画图纸一键送入Word或者各类建筑资料软件等功能。总之，经过十多年的开发，软件已非常成熟与完备，也是目前唯一对建筑企业的绘图需要提供“从头到脚”全方位支持的软件。

超级绘图王功能介绍

作为专为建筑企业开发的一款绘图软件，超级绘图王除了能绘制建筑物的总平面图、平面图、立面图、剖面图、结构图、详图、设备施工图、建筑电气图、管道工程图、钢结构图等图纸之外，还能方便地绘制建筑企业施工管理中用到各种图纸，比如：双代号网络图、时标网络图、施工平面布置图、施工流程图等。

超级绘图王使用方法

1．认识绘图按钮

绘图功能全部集中在作面板的二个“绘图”选项页内。“绘图1”选项页内提供了基本图形的绘制功能，“绘图2”选项页内提供了建筑专业图形的绘制功能，本章只介绍“绘图1” 选项页内的基本图形绘制。

绘图参数

1．适用于所有图形的通用绘图参数

对于每种基本图形，至少有线宽、线型、线颜色三个参数可以设置（参见图2-2）。

绘图步骤与描述约定

1．绘图步骤

绘制一个图形按如下步骤进行（参考图2-3，这个图形中绘制了二个矩形）：

画点划线与虚线

点划线是由长线、间隙、短线反复重复而构成的直线，绘制时首先选中点划线按钮，此时会出现如图2-7所示的画面，用鼠标拖动画面中的长线控制块、间隙控制块或短线控制块可分别调整点划线的长线、间隙和短线部分的长度。

控制画线角度

直线、折线、点划线在其专用绘图参数中都有“角度设置”一项，这一项用来控制所画线的角度。以折线为例，其画面如图2-9所示。角度设置框内各项的含义如下：

画普通矩形

选中矩形按钮（选中后画面如图2-10所示）并设置画线参数，在绘图区内，在矩形的一对对角顶点处分别单击鼠标左键，可绘制出一个矩形，如图2-11所示。

说明：如果勾选图2-10画面中的“分解”复选框，矩形绘制完后将立即分解为四条直线（四条边），当需要在绘制完后针对矩形的某条边进行单独作时，可选择此项。
