软件介绍

recurdyn v9r4官方最新版是一款动力分析软件，在设计车辆、航空、船舶设计等领域提供专业的动力学分析功能，软件提供DveTrain设计模块，RecurDyn / DveTrain支持许多功能，因此用户可以制作由轴，轴承和齿组成的传动系统。在轴的情况下，它由具有各种横截面的挠曲梁制成。用户可以控制任意截面的长度和半径。此外，可在轴建模器中调整柔主体的元件尺寸和能。对于轴承，用户可以通过在轴承特对话框中直接输入来指定轴承的几何形状和特。此外，RecurDyn提供了许多轴承库，包括许多工程领域中使用的轴承规格。对于齿，用户可以通过与其直接相关的参数输入来指定齿对的几何形状和材料。另外，可以使用soft提供的z12模块文件来指定齿对的几何形状。为此，RecurDyn提供了运行soft GUI的功能。最后，RecurDyn提供了利用其自己的渐开线齿接触求解器的功能。

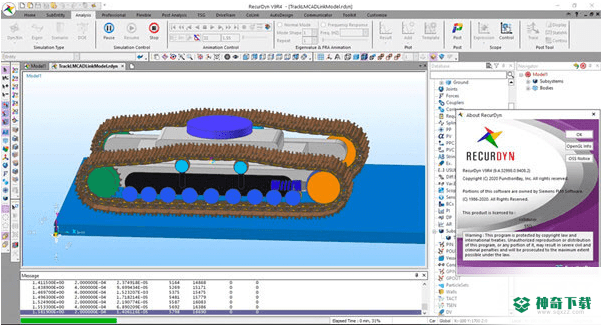

FunctionBay recurdyn v9r4

FunctionBay recurdyn v9r4新版功能

一、建模便利

1、图形增强的前/后处理

线厚度可以调整为高亮显示选中的体

Center Marker(中心标记)的图形设计已得到改进,以更好地确定一个体的Center Marker(中心标记)

您可以直观地数值和力矢量值

2、CAD功能的改进

Fill Hole(填充孔)功能可以很容易地移除啮合时需要清理的小洞

Pattern(模式)和Scale(规模)功能让您可以轻松地创建一个几何体的重复模式,方便地改变几何体的大小

3、数据库的改进

快速访问常用函数(Motion, Expression, Scope)

搜索功能和快捷键能快速浏览对象

二、MFBD增强

1、Eigen Solver Enhancement (Eigen解算器增强)

改进的Eigen Solver (Eigen解算器)( Sunshine)可以比RFlexGen更快生成RFI文件

基于一个拥有一百万自由度的模型，RFI文件创建的速度比以前快了3倍

2、FFlex热传递

现在可以考虑在一个柔体中由于温度变化引起的热应力和热膨胀

边界条件也可以设置为包括额外的传热效果,如Convection(对流), Heat Generation(热生成),或热流(Heat Flux)

可以在柔体的导热系数分析结果中，从CSV文件格式中生成RTL文件

3、柔的网格齿

在Gear Toolkit(齿工具箱)中新添加的Flexible Gear Gup(柔齿组)功能可以轻易地生成齿网格，并将其转换为柔体

Involute Analytic Contact(渐开线分析接触)可以根据网格的形状分析齿的接触行为

4、Mesher(网格功能)增强

Auto Flex Merge(自动合并):当连续地为几个相邻几何体执行Multi Mesh(多网格)时，自动应用Impnt(压印)和Flex Merge(合并)

Additional Mesh Option(额外的网格选项):您可以调整各种选项，以获得更优质的网格结果

三、其他

1、执行一个Eigen Analysis(特征值分析)后,现在可以输出每个模式指定点的Eigen Movement(特征运动)形状作为一个CSV文件

2、Relation Map(关系图)中的Inactive(无活动)选项可以选择是否显示无活动的对象

3、现在可以为Pfessional(专业) 和所有的工具包调整对话框的大小。对话框的大小变化可保存

FunctionBay recurdyn v9r4软件特色

RecurDyn是集成多学科(IMD)计算机辅助工程(CAE)软件。它的主要目的是多柔体动力学(MFBD)，它是对由固体组成的机构和设备运动的，其中，可以将这些实体建模为刚或柔体。 RecurDyn包含许多组件，例如有限元分析(FEA)，优化设计，自动控制，疲劳分析以及刚多体动力学。

RecurDyn基于递归公式，因此具有出色的计算效率。因此，RecurDyn在大规模多体问题(具有大量物体的系统)中，包括在其中物体之间的复杂接触非常重要的机械系统中，可以提供最佳能。 RecurDyn还具有直观，易于使用的基于Windows的自然用户界面，以及使用户能够自动执行复杂和/或繁琐任务的自定义应用程序开发环境。

RecurDyn包含许多一流的技术：

·最快的线求解器

RecurDyn使用最可用的多正面线求解器。该线求解器非常适合包含刚和柔物体的MFBD模型。

·实体之间的快速接触

接触易于定义和快速仿真。甚至可以为导入的CAD几何图形快速定义接触。由于FunctionBay独特的接触算法结合了机械工程和计算机科学的高效而准确的方法，RecurDyn的接触模型的计算速度异常快。

·直观的GUI

RecurDyn具有直观的GUI，既便于新用户使用，又对有经验的用户功能强大。 RecurDyn还可以轻松地接受来自CAD软件的建模数据。

FunctionBay recurdyn v9r4安装方法

1、下载软件以后得到Recurdyn.V9R4.BN9408.2.Full.Win.iso，直接打开ISO

2、双击Autorun.exe就可以直接安装到电脑

3、选择 Install RecurDyn或者是Install RecurDyn Viewer安装

4、提示中文引导安装界面，点击确定

5、显示安装准备界面，点击next

6、提示安装协议内容，点击接受

7、提示安装，点击下一步

8、提示软件的安装地址C:Pgram FilesFunctionBay, IncRecurDyn V9R4

9、例如小编将地址设置为E:abc123recurdyn v9r4

10、显示安装模式，默认完整安装

11、提示快捷方式名字recurdyn v9r4

12、提示软件开始安装进度条，等待主程序安装结束吧

13、软件安装结束，点击完成弹出许可证界面，关闭当前的窗口结束安装

14、打开_SolidSQUAD_文件夹，选择Win文件夹打开，解压_SolidSQUAD_.7z

15、将破解文件夹中的RecurDyn V9R4文件夹复制到安装目录中，点击替换目标中的文件。

如果您安装了RecurDyn V9R4 Viewer，还要将RecurDyn V9R4 Viewer文件夹复制到安装目录中，替换目标中的文件。

16、现在将crack中的blmd_SSQ.dat复制到软件安装地址

17、回到电脑桌面，点击此电脑-属

18、在软件打开环境功能设置新的系统变量

19、点击新建一个系统变量，输入下方的内容，根据fblmd_SSQ.dat的地址输入变量值，设置结束点击确定

变量名：FBLMD_LICENSE_FILE

变量值：指向fblmd_SSQ.dat的路径，例如E:abc123recurdyn v9r4fblmd_SSQ.dat

20、运行“ SolidSQUADLoaderEnabler.reg”并确认将添加到Windows注册表中，到这里就破解结束，重启电脑就可以使用软件

21、打开软件可以正常进入说明软件激活成功

22、软件是英文界面，如果你会使用这款软件就可以下载体验

FunctionBay recurdyn v9r4使用说明

PcessNet入门

1.单击PcessNet(VSTA)菜单中的PNet图标。

2.显示默认项目或以前使用的项目。要创建一个新项目，请继续下一步。

3.单击“文件”菜单上的“新建项目”。

4.选择项目类型(VB或C#)并输入项目名称。

·您必须使用与您的RecurDyn版本兼容的PcessNet项目。如果版本不正确，则PcessNet可能无确执行。 “新建项目”对话框窗口显示与已安装的RecurDyn版本兼容的所有模板。

5. PcessNet项目创建如下图。

6.单击全部保存并保存项目。

7.在项目上编写代码，单击生成。

运行PcessNet VSTA

用户可以直接执行预定义的PcessNet功能。

运行PcessNet功能的步骤

1.单击运行图标，单击...确定。

2.选择项目文件(* .cspj，*。vbpj)或PcessNet dll文件(* .dll)，单击“打开”。

3.在列表上选择一个函数，单击“运行”。

4.如果用户要编辑PcessNet项目或调试项目，请单击“编辑”。

MTT2D示例

MTT2D(2D媒体传输工具包)可帮助用户有效地处理由复杂机械模型在2D环境中由机械系统传输的复杂复杂模型。由于MTT2D自动化：

·乏味的模型生成过程

·生成相关的输出图(MTT2D提高了仿真过程的效率，并使用户有时间查看和优化重要的设计参数。)

·柔板的基本模型，可以表示纸张，薄膜或其他平板。还包括用于导板实体的模板，例如理想化的辊子和导板。

·介质与预定义的辊子和导板之间的接触沿其路径。

在多体动力学中，正确地建模柔板上的接触是更具的任务之一

MTT2D为片材送纸系统设计人员提供了突破的能力，可以对离散，柔片材或连续带材进行建模，这些材料会经历线材料特的大变形。

MTT2D的目标应用是什么?

用户可以轻松地通过打印机，复印机，传真机和其他进纸机等机器对纸张进行二维运动的介质路径模拟

使用MTT2D，用户可以给定的潜在干扰：

·不同的纸张尺寸，重量和硬度

·由于极端温度和湿度而导致的纸张特不同

·由于驱动辊组未对齐而导致的纸张速度不同

·由于间隙，磨损或其他原因造成的辊速差异。

从长远来看，MTT2D是以下方面的用户必不可少的合作伙伴：

·建模通过补丁接触纸页的柔筒，补丁的大小随筒力而变化

·模拟由于真空力，静电引力等引起的皮带和纸张之间的引力。

·由于皮带角度调节而引起的皮带转向

MTT2D组

为了使简单易用的GUI成为可能，引入了“组”的新概念。一个组可以包括预定义的子实体，例如实体，关节，力和接触。

对于MTT2D，有五个组实体，例如纸张，固定辊，可移动辊和导向体，它们使通过单个作创建和修改依赖于每个组的所有子实体成为可能。每个组由几个子实体组成，如下表所示。

定制联系人

模拟媒体传输系统存在两个典型的问题。

·解算器的步长很小，因为解算器必须解决一个数值不稳定的系统，在该系统中，片段体的质量非常小，并且它们与导板或接触。

·因为有太多的接触对体，所以每个时间步的接触搜索时间都很长。

由于两个问题，模拟时间相对较长。为了减少仿真时间，RecurDyn包括了MTT2D的新接触元件。他们使用全局检测方法来身体对是否处于接触状态。该方法的优点在于，对于大多数辊和引导件的位置固定在诸如地面或一个载体的基体的点上的系统而言，接触搜索的量可以小于其他方法。大多数进纸机，例如打印机，复印机或传真机都具有此特。与通用接触元件相比，所有新接触元件均以2D形式表示，以减少Jacobian评估或计算方程式的数量。下表总结了为MTT2D开发的新接触元件。 MTT2D不支持3D接触。

关于坐标系

图1媒体传输工具包的坐标系

媒体传输系统必须在图1中定义的坐标系中建模。因此，必须在X-Y平面中创建MTT2D中的所有实体。

定义单位

对于MTT2D，选择用户系统单位属非常重要。通常，纸或膜的每个片段具有较小的质量。随着用户将薄片分成更多的段，每个段主体的质量变得更小。质量可能会小于单位系统中的数值误差。用户在选择单位制时必须考虑这一点。建议用户使用默认单位制。

创建媒体传输系统的步骤

1.建立供料系统

1.创建工作表

2.修改联系人参数

3.组装

4.运行模拟

计算方式
