beta cae systems 64位官方最新版 v21.0.1

软件介绍

beta cae systems是一款有限元分析和仿真设计系统，通过这款软件就可以在电脑上设计模型，分析零件，模拟流体和热力，软件提供多种工具，支持SPDRM、KOMVOS、ANSA、EPISIS、META等功能模块帮助用户分析模型，用于先进的工作流程,数据和资源管理的独特浏览,可视化和处理所有CAE数据，结合CAE预处理软件就可以在软件上模拟分析各种零件，对于设计汽车、设计船舶，设计航空设备等领域都有帮助，软件提供文件输入分析、文件合并分析、数据库分析、执行时间计数器、模型浏览器、DM、物产、用料、套装等功能，方便用户分析模型数据!

beta cae systems

beta cae systems 软件功能

1、先进的CAE预处理软件可建立完整的模型

ANSA是先进的多学科CAE预处理工具，可在单个集成环境中为从CAD数据到现成的求解器输入文件的全模型构建提供所有必要的功能。

由于ANSA具有广泛的功能和工具来满足他们的需求，因此受到用户的青睐。生产和通用功能的清单很长，使用它们完成的替代任务和过程不胜枚举。

2、用于浏览，可视化和处理所有CAE数据的交互式控制台

KOMVOS-SDM控制台，是在模拟环境中数据与利益相关者会合的地方。

SDM Console是一个创新的模拟数据管理平台，用于交互式浏览，可视化和处理与CAE分析有关的所有数据，从PDM提取到模拟运行，关键结果和报告。借助集成了功能强大的3D查看器的用户友好，直观的界面，SDM Console可以处理CAE模型，获取有关其元数据的，生成模型报告和访问模型统计，而无需对ANSA有所了解， META或任何其他SDM系统。

SDM Console设计灵活，适应强，具有强大的前端功能，可进行数据搜索，导航和协作，并且可以与所有CAE数据管理系统同样出色地集成在所有CAE环境中：如果将基于文件的ANSA-DM扩展到公司解决方案(例如SPDRM或任何其他第三方SDM系统)，则SDM Console可以成为管理所有CAE数据的唯一参考点。

SDM Console的功能还涵盖了从数据浏览到数据处理的整个过程。通过此平台，可以通过将现有工作流与自定义作调用集成来在线启动数据处理任务，或者导出数据包以进行离线处理。这种特殊的功能使其成为准备数据包并将其交付给外部服务供应商的理想选择。

3、CAE工作流管理的独特解决方案

为了解决当代CAE社区整合数据，流程和资源的问题，BETA CAE s提出了一种新的解决方案，用于驱动高质量和高效的虚拟产品开发程序。这种用于仿真，过程，数据和资源管理(SPDRM)的新软件工具通过集成资源，工具和与之相关的数据，提供了一种简单直观的方法来捕获，部署，管理和改善CAE流程工作流。反映出对仿真需求及其在企业中的作用的深刻理解，它向分析师，工程师，设计师，供应商和经理提供了CAE任务和相关数据。

4、我们自己的FEA求解器

EPISIS求解器是BETA CAE s分析工具系列的新增功能，可与ANSA / EPISIS / META套件一起使用。它以希腊语“解决方案”一词命名，是有限元素领域的解决方案，体现了与CAE社区25年合作积累的知识。EPISIS涵盖了众多解决方案类型，旨在弥合结构，NVH，优化等学科的预处理和后处理之间的差距。

5、高能多学科CAE后处理器

META是一个蓬勃发展的多功能后处理器，可满足各种CAE学科的不同需求。

它的成功归功于其令人印象深刻的能，创新的功能以及动画，剧情，，报告和其他对象之间的交互功能。

支持的结果

META提供了广泛的功能，可以成功满足结构和CFD分析的最苛刻的后处理要求。它支持结构分析中使用的所有流行求解器的结果以及Fluent和OpenFOAM的CFD结果。还支持中格式文件(例如ASCII列，通用和ASCII Patran)中的数据。

beta cae systems 新版特色

一般

输入输出

VMAP

VMAP文件是ITEA VMAP项目的目标，ITEA VMAP项目是一种通用的材料数据交换接口，目的是在不丢失任何的情况下将一个模拟的结果传输到下一个模拟。

从v21.0.0开始，支持此VMAP接口标准的v0.4.0。

支持以下内容的读写：

SHELL和SOLID元素。

应力，等效塑应变，厚度，温度和位移结果。

此外，还支持通过ConvertEpilysisH5ToVMAP将Epilysis .h5结果文件转换为VMAP .h5结果文件。

在输入期间，所有支持的结果都将转换为NASTRAN关键字(例如，DISPLACEMENT结果将转换为NASTRAN SPC)，因此可以轻松设置Epilysis模拟。

[自ANSA v21.0.0起有效]

ANSA-112953

脚本编写

mesh.xyzIsInsideVolumeMatx()

_input_vols_现在提供了一个可选参数，该参数接受卷列表作为输入，从而将搜索域从整个数据库减少到指定的卷。

ANSA-112938

CAD导入/导出

文件

输出模型定义[PLMXML]

现在，存储在零件属“ PTEditor /零件/变量条件/变量条件值”下的变量条件将导出到PLMXML文件中。

ANSA-112256

输入值

卡蒂亚

打开CATPduct，实例名称的现在传输到ANSA。它存储在用户属中，CAD/Oginal Instance Name并且在“同步表示”作期间不受影响。

S-17504

译者JT

JTOpen工具箱现已升级到版本10.7。

ANSA-109054

图形用户界面

脚本编写

utils.SetDrawingForegundColor()

utils.DrawingForegundColor()

现在提供了新功能，用于设置和获取绘图区域前景色的当前值。

S-18209

设定值

测量值[显示>主要结果]

现在提供了控制主要测量结果的可见的新设置。

ANSA-76740，S-17107

模型浏览器

构型

在组的所有部分都变为的配置中Don't Use，父组将自动变为Don't Use，尽管它不包含任何变体条件。

ANSA-113559

细节

建模[零件类型]

Part Type已为ANSAPART创建了新属，该属 根据零件的制造过程存储有关零件状态的。默认情况下，可接受的值为：Undefined, Sheet metal, Casting, Fastener。

可以添加新的接受值，也可以从定义默认值的别名Model Bwser Settings > Part Type accepted values > Edit。

[自ANSA v21.0.0起有效]

ANSA-104887

接口集

现在可以在常规子系统之间手动传输接口集。

S-16135

产品树编辑器/输入模型定义

现在，大大减少了大型PLMXML文件的导入时间。

ANSA-111325

脚本编写

base.TypesInCategory()

base.CollectEntities()

从现在开始，构建类别“ __ALL_ENTITIES__”在base.TypesInCategory()直接用作和用作搜索类型时不会返回模型浏览器适配器实体(即ANSA_SUBSYSTEM_ADAPTER，ANSA_SIM_MODEL_ADAPTER，ANSA_LOADCASE_ADAPTER，ANSA_SIM_RUN_ADAPTER)base.CollectEntities()。

ANSA-102603

设定值

用户配置文件设置现在与“模型浏览器”窗口的当前状态同步。

S-18267

用户属[压缩规则>列表...]

用户属压缩机制中添加了“非”运算符。

S-15260

数据管理

一般

从现在开始，当弹出“ DM功能志”窗口时，将焦点设置在“关闭”按钮上，以便通过按Enter键直接关闭窗口。

S-17608

DM浏览器

子系统

新选项Compare Tool> Compare Selected Items可比较2个选定的子系统。

ANSA-107589

从现在开始，当按任意列(例如“内容”列)对任何“ DM浏览器”选项卡的列表进行排序时，将自动执行通过升序“ DM修改期”进行的第二次排序，以便扩展任何分组级别，DM项目将显示在在DM中修改它们的顺序。

ANSA-111019

从现在开始，已标记项目的数量将显示在列表框中。

S-17650

DM集群

现在可以通过“群集成员”窗口中上下文菜单的“编辑路径”选项来更新群集成员的路径。

ANSA-114636

DM模式

规则

现在可以基于Loadcase_Header和Target_Points库项目的属来定义Loadcase的属生成规则。

例如，可以在DM模式编辑器中定义一个规则，以便将基于Loadcase中包含的Loadcase_Header库项目的Pject属值自动生成Loadcase的Pject属值。

S-15184

文件

输入模型定义[PLMXML]

现在，在“产品树编辑器”中添加了新设置Define gups on empty occurrenceRefs value。如果出现PLMXML没有子项的情况，则激活设置将强制创建没有部分的组。

ANSA-112516

产品树编辑器

输入模型定义

现在提供了一种新设置，称为“压缩组”，用于从层次结构中删除没有组成部分且没有文件的组。

ANSA-113257

保存在DM中

图书馆项目

现在，在保存库项目期间，预览图像已上传到DM中。

ANSA-103406

模块化运行管理

一般

改进了仿真模型和Loadcaess的版本旋转机制。从现在开始，假定新的仿真模型或负载工况版本充当仿真运行历史树中的新“分支”，仿真模型和工况的版本旋转将初始化关联的仿真运行的版本控制属。

ANSA-104831

加载

现在可以在加载/下载ANSA文件类型的复合实体期间强制加载子模型浏览器容器。

S-17283

适应

现在，可以使用两个新的上下文菜单选项Actions> Copy Adapting Attbutes和来在模型浏览器容器之间重用适应属Actions> Paste Adapting Attbutes。

这些结果的相关将打印在ANSA窗口中。

此外，已增强了将适配器拖放到“模型浏览器容器”中的功能，以便还复制被丢弃的适配器的适应属。

S-154

负载箱

保存在DM中

如果相应选项(即{{设置>模块化环境>保存在DM中>容器>高级>工况>预览图像)处于活动状态，则可以在保存工况时在DM中上载预览图像。

ANSA-111297

保存在DM中

现在，启动“在DM中运行输出模拟”窗口时，如果选项Monolithic/Monolithic是活动选项，Bundle Output则显示为灰色。

S-8930

设定值

Nastran现在也可以作为耐久学科的目标求解器。

S-18036

模拟运行/工况表头/工况助手

保存在DM中

现在，在“在DM中保存”期间激活了以下ANSA默认设置时，“工况”和/或“模拟运行”的定义文件现在可能包含所有Loacase Assistant相关实体。

SaveLoadcaseAssistantEntitiesAlongWithHierarchyLoadcase

SaveLoadcaseAssistantEntitiesAlongWithHierarchySimRun

只要DM中不存在Loadcase Header RLI，就可以实现。

ANSA-109705

子系统

保存在DM中

如果具有生命周期引用类型为“ ansa表示”链接的子系统即将被覆盖，则在DM中保存向导中现在会报告一个警告。如果要覆盖现有项目，则删除引用。

S-18259

同步表示

现在可以同步放置在复合模型浏览器容器下的子系统实例。

ANSA-90922

连接与组装

连接管理器

胶面

当选项“部分之间的连接”已被添加选项用于自动连接识别。Connectivity [Auto-Connect...]

S-8228

富裕代表

联系

对于胶粘面，无论胶粘面的网格密度如何，现在都将位于投影区域内的所有节点放到从属集中。

S-14224

RBE3-CBUSH-RBE3

Insert RBE2现在提供了一个新选项。这样，在CBUSH和相应的RBE3元素之间生成了RBE2元素。

S-17588

Y型关节架

焊接形状[高度>高度计算>偏移特征线]

现在可以使用新的“高度”计算方法，该方法考虑了距“主要”图纸边缘的距离。

S-17457

拓浦

面孔

中表面[Align Mar]

现在可以与中间曲面网格和原始几何体一起复制“对齐实体”。从对称模型中创建完整模型时，这很有用。

使用功能可以做到这一点。Utilities> Tranorm [Copy]

S-7052

贝壳网

特征

邮票

现在可以通过拖放将图章的网格复制到相同形状和大小的另一个网格。现在可以将图章网格图案保存在DM中。这提供了在批处理网格中自动应用这些图案的功能。

[自ANSA v21.0.0起有效]

ANSA-46341

格网

发行[FACES]

现在，通过选择体积网格的内表面，可以显着改善释放网格的时间。

ANSA-113097

脚本编写

mesh.PjectPemeterOnShells()

现在支持EDGE实体。

ANSA-113260

mesh.RunOctree()

现在，可以使用Octree脚本函过python生成和修改Wrap方案。

[自ANSA v21.0.0起有效]

ANSA-609

mesh.SmoothShells()

现在提供了一个新功能，该功能可以平滑拾取附着在几何体或有限元网格上的拾取的壳单元。

S-19026

体积网格

提高

重建

现在，该功能也适用于轻量表示。

S-15538

结构化网格

层数

现在提供了用于指定可变增长率选项列表的新GUI。

ANSA-93553

批量网格划分

一般

Batch Mesh 会在宏上产生不必要的削减。

[自ANSA v21.0.0起有效]

S-4632

批处理网格

除了以前的四边形和正交三边形选项之外，特殊周长区域处理现在还提供了生成各向同三边形的选项。

S-14409

网格参数

CFD网格

选择CFD网格划分方案后，ANSA可以在窄角度PID边界内对PID进行局部更改，以产生最佳网格质量。

37361，ANSA-23121

脚本编写

batchmesh.WteStatistics()

现在支持pdf文件格式的输出。

S-18838

批量方案

现在，同时具有并行卷的网格具有不同卷的所有会话。

层压板

输出量

从LS-DYNA面板输出单个层压板属时，使用输出关键字“ ELEMENT_SHELL_COMPOSITE”时仅写入了一部分。只要偏移量和花环对于每个区域不需要不同的NLOC，就会发生这种情况。为这些属编写了名为“ ANSA_LAMINATE_ZONES”的新注释。它们定义了“ ANSA_LAMINATE”和“ ANSA_LAMINATE_ROSETTES”注释所需的层压板区域。

S-16252，S-9142

外程式

碰撞-安全工具

气囊折叠预模拟

在创建* BOUNDARY_PRESCRIBED_MOTION实体期间，节点SET可用。

S-17690

*支持DAMPING_GLOBAL实体。

S-17689

在Tuck折叠类型中，显示Rigidwall的set节点。

S-17687

* CONSTRAINED_EXTRA_NODES实体在Tuck折叠类型中可用。

S-17688

安全

数据库浏览器

因为LS-DYNA 现在可以SECTION_SEATBELT在PID *DAMPING_PART_STIFFNESS卡的字段中选择*属。

S-17189

室内

知识产权影响

Pivot Node现在在期间计算相应值Marking。对于Positioning，将Pivot Node基于Point Type现在支持Fixed Arm Len计算的所选内容来考虑。

ANSA-110763，S-14069

行人

如果雨刮器刀片包含在外部零件组中，则它们现在会在标记过程中自动移除，并且在定位过程中不必使用其他外部零件。

S-19517

安全带

现在可以是否有空LLCID， ULCID并且可以 LFED使用*ELEMENT_SEATBELT_RETRACTOR卡。

S-149

纳斯特兰

元素

RBE3 [分支]

RBE2 [分支]

从现在开始，可以Move master to Cog通过ANSA默认设置来控制option的值branch_move_master_to_cog。

S-18763

RBE3

现在可以在RBE3编辑卡中将REFGRID的REFC中的组件分配给UM字段。

ANSA-109101

SOL200

输出量

在PM上定义的DVPREL1，现在将字段“ M”重命名为“ M1”，而在PDAMP上将DVPREL1命名为BVP，将字段B重命名为B1以符合求解程序的要求。

ANSA-111127

脚本编写

base.DisplayModelShells()

现在，脚本功能接受Includes和SETS作为输入实体。

也可以从“包含”列表中创建显示模型，并从上下文菜单(New> Display Model)中选择相应的选项。

ANSA-93342

NVH控制台

一般

ModesClassificationLoadcase现在，在“自定义”菜单下的NVH控制台中添加了标准工况。使用此选项，可以创建一个包含多个子工况的工况，每个子工况旨在激发系统的一种特定模式。

此工况的输入可以是NVH Console的工况XML文件，也可以是特定格式的Excel文件。在NVH控制台中创建工况后，应为当前配置计算系统模式，并应从响应中请求系统模式参与。

运行该作业后，将自动系统模式参与的结果，从而推断出每个子案例的参与模式最多。这些候选模式之一是与正在研究的特征系统模式相对应的实际模式。这些候选模式保存在metadb中。

ANSA-108407

设定值

每次NVH控制台运行的ANSA数据库的输出都可以通过NVH控制台设置中的选项进行控制。

ANSA-113772

LS-DYNA

助剂

传感器[SENSOR]

在 *SENSOR_DEFINE_FUNCTION现在支持。

S-12998

联系

现在，CONTACT_TIED_SHELL_EDGE_TO_SOLID支持OFFSET，BEAM_OFFSET和CONSTRAINED_OFFSET。

S-15970

支票

无的MAT NULL节点

现在可以使用新的来标识元素上MAT_NULL 未附加的节点。

S-9312

输入输出

现在支持入门手册CONNECTION_LINE“中间”程序集的输入输出。

S-19786

输出量

联系

MSTYPE 现在，在定义“单面”接触时不会写出该字段。

S-18077

输出输入

现在支持MECHANI关键字的PRIMER v17.0格式。

beta cae systems 安装破解

1、下载软件后打开BETA_CAE_s_v21.0.1_win_x.msi执行安装，接受软件协议点击Advanced进入高级设置

2、提示软件的安装选项，选择第二个 Install for all users of this machine

3、提示软件的安装地址C:Pgram Files (x86)BETA_CAE_s，您可以自己设置其他地址

4、小编将软件安装到E盘，点击next

5、如图所示，输入localhost

6、软件的安装内容，点击next

7、提示软件的安装进度条，等待主程序安装结束

8、BETA_CAE_s已经安装结束，点击完成

beta cae systems 破解方法

1、打开Crack文件夹将shared_v20.1.0复制到软件的安装地址替换文件夹，小编的软件安装在E盘

2、打开ansa_win.exe就可以启动软件

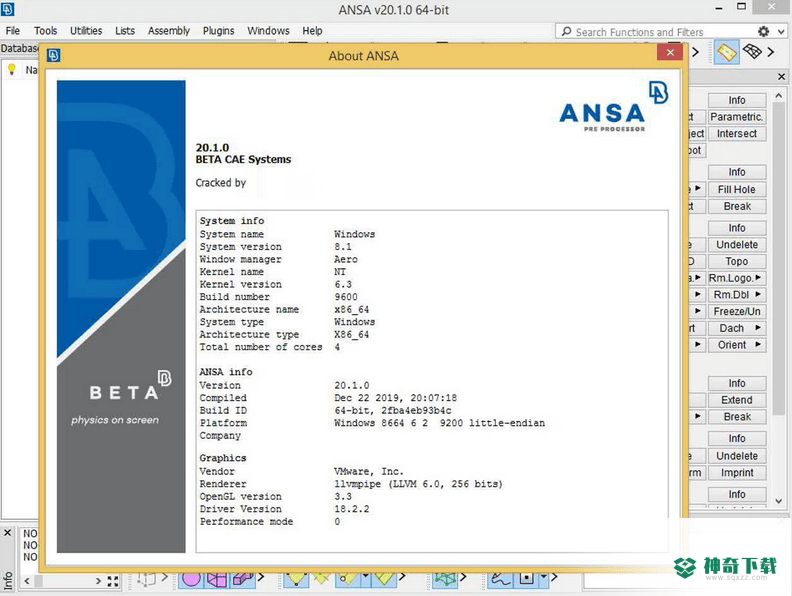

3、如图所示，现在软件已经激活完毕，如果你会使用这款软件就下载吧!

beta cae systems 使用说明

SOL200 FE更新插件

BETA CAE系统3 ANSA

1.简介

SOL200 FE Update是ANSA中提供的用于更新EPISIS / NASTRAN属，材料或元素的插件

通过从.pch读取更新的值，从NASTRAN或Epilysis SOL200或Optistruct Optimization获得结果卡

或.out文件。

此外，在形状优化的情况下，可以从.pch文件中读取网格的更新位置。

对于EPISIS，拓扑优化会产生各向异材料(MAT2或MAT8)，每种材料的方向(THETA)

元素已更新。

2.执行

该插件可在插件>映> SOL200 FE Update或通过“插件”按钮中使用。

执行后，文件管理器将在当前ANSA数据库的同一目录中打开，要求输入

.pch或.out结果文件。

列出了所有可以更新的字段：

迭代：选择从哪个设计周期中获取更新值。 离散设计周期

在循环ID旁边标有D。

DV ID设计变量(DESVAR)ID。

DV LABEL各个设计变量的LABEL字段。

DV名称设计变量的名称(来自ANSA注释)。

类型要更新的实体。

ID要更新的实体的ID。

名称要更新的实体的名称。

字段待更新的卡字段。

当前值数据库中当前的值。

新值所选设计周期的值。

比率(隐藏列)所选周期的优化值除以模型的当前值。

相对(隐藏列)所选周期的优化值减去模型的当前值。

备注

按列表标题中的箭头以启用“比率”和“相对列”。

状态指示器更新是否成功。

卡.pch文件中写入的属或材料卡。 鼠标悬停查看

映META结果用户指南

1.简介

映META结果是ANSA中作为插件提供的工具。 其目的是从

将META数据库加载到ANSA中的模型。 这样可以将结果导入ANSA

从使用的求解器。

该工具可以在 流固耦合问题

CFD模拟可以映到结构网格上。 或者它可以用于映，例如 y +结果

使用yPlusCorrectedLayers函数从粗网格到精细层y +适应

用户脚本按钮。

2.执行

该工具会自动加载，并在工具>插件>映> META结果中可用。

备注：

META应该与ANSA一起安装，并且应该有足够的信用来运行ANSA

和META同时进行。

3. META数据库文件

META数据库文件选择应用于映的META数据库

结果。

扫描选定的文件，并填充其他字段。

模型如果在META中加载了多个模型

数据库中，选择应用于的模型的ID

结果映。

标量变量从下拉菜单中选择可用的标量变量

应该用于映。 仅结果具有

显示当前卡片组中的对应实体。

向量变量从下拉菜单中选择可用的向量变量

应该用于映。 仅结果具有

显示当前卡片组中的对应实体。

状态如果有多个状态可用，请选择应当用于映的状态。

变量类型选择将质心还是节点结果用于映。

备注：

结果映取决于当前平台。 META数据库可以包含各种结果。 然而，

下拉菜单将仅显示活动中存在相应实体的结果

甲板。 例如，压力结果将转换为NASTRAN平台和

CFD交易平台中的结果实体。 y +结果在结构甲板中没有相应的实体

并且将无法选择。

在窗口的底部，将显示一条有关将要从中生成的实体的消息

所选结果，取决于当前卡组

4.参数

连接：选择要在其中应用映的实体。

搜索距离：在源和目标之间应用映的搜索距离实体。

最小重叠：源实体与目标实体之间的重叠因子。 映为当重叠表面的匹配更大时成功比这个因素。

1.简介

Tubes / Wires Mesh Generator插件是开发的一种工具，用于实现管道化学实体和电线的自动和大规模网格划分。

可以通过“插件”工具栏访问“管/线网格生成器”插件。

本文档将尝试指导插件用户，并对所支持的主要功能和选项提供一些见解。

2.实体选择选项

运行该功能时有两个选择选项：

选择零件：需要选择多个零件时，您需要选择要处理的特定零件实体。 在此选项中，至关重要的是，不同的实体是单独的ANSAPART实体。 如果更多的实体组成一个共同的部分，则该过程将不会成功。

在可见实体上工作：将处理所有可见实体。 不需要不同的实体是单独的ANSAPART实体; 该功能将根据连接组运行。 当多个实体组成一个公共部分时，这很有用。

3.可用模式

各种配置文件模式可用：

4个节点

6个节点

8个节点(默认)

圆

失真角度打开GUI窗口时的默认值为8个节点。 以下各节介绍了每种模式的特殊特征和可用选项。

成功将功能成功使用的所有主要设置都记录在每个部件的“注释”字段中，以提供。

3.1。 4 – 6 – 8个节点

提供了三种标准模式，这些模式可生成4、6或8个节点的网状管。

3.2。 圆

圆形图案选项根据各自的网格生成算法生成实心圆形网格。

3.3。 变形角度

“扭曲角度”选项用于需要创建与现有标准图案不同的图案的情况。 当定义了畸变角度值时，产生该角度的五角形元素。

实际生成的结点数实际上是按以下比率计算的：360°/ [扭曲角]。

4.1。 最小长度

最小len。 是一个可选字段，用户可以在其中定义模型中的最小可接受元素长度值。 根据该输入，计算出最小建议长度值。 最小长度不是该过程实际考虑的值。

4.2。 建议长度

建议的镜头。 是不可编辑的字段，在该字段中会用户有关最小可接受元素长度值的。 后者是根据最小长度字段中提供的值自动实时计算的，同时考虑了要加工零件的几何特。

4.3。 目标长度

目标镜头。 是需要设置并定义沿管的最终目标元素长度值的字段

可用选项

5.1。 网格类型

管状网格划分有实体网格和壳网格两种类型。

5.1.1。 实体沿实体创建六边形或五边形管(取决于过程和所选的选项)。

如果检测到空心管，则该功能将自动以外壳模式运行，从而在中间表面上在外径和内径之间生成壳网。

壳

沿着管的外侧创建一个四边形元素涂层，并分配给该实体已经存在的PSHELL。

如果是空心管，则在外径和内径之间的中间表面上创建网格。

5.2。 网格图案(实心圆形)

如果是实心圆形网格，则有3种网格模式可用：

默认

O-Gd和

径向的

5.3。 区域(固体)

可以为实体网格选项创建区域。

5.3.1。 区域系数可以通过相应的字段设置要创建的区域的系数。 可接受的值为0.0-1.0，默认值为0.5。

5.3.2。 不同的PID当“不同的PID”选项处于活动状态时，会将区域元素分配给新创建的属，该属不同于主体的其余部分。

5.3.3。 五角核心如果需要为4、6或8节点模式选项中的任何一个创建五角元素而不是六元素，则需要启用五角核心选项。
