EXCEL商务图表技巧：[1]Scroller(excel商务图表制作教程)
有好多朋友想了解这个EXCEL的软件有关教程，那么神奇下载软件教程栏目小编给众人带来EXCEL商务图表技巧：[1]Scroller内容，希望能够帮助到大家，一起来看一下吧！

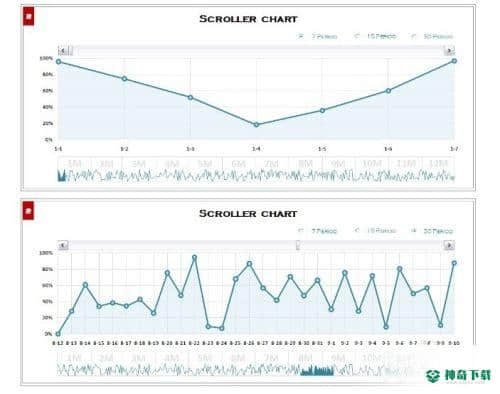

这个图主要是按时间来看整年业绩的情况，可以根据不同的时间周期查看。最有噱头的就是下面的整年业绩情况全览，并可以点击窗体横条看下一周或下一个月的业绩情况。主要用OFFSET函数实现动态的数值及标签名，根据起始时间点和截至时间点去做整年的业绩走向。
工具/原料
<p> Excel2007、Excel2010</p>
作图思路：
函数+控件=动态图；需要配件：函数（offset，and和if），窗体控件（滚动条和单选按钮）；操作：【公式菜单】→【名称管理】→【定义名称】设置定义大图中的数据和标签（用offset），用图表中的主次坐标功能合并线形图与面积图（数据选择一致）展现图表样式，最后利用滚动条连接某单元格实现动态，单选按钮实现选择周期。
方法/步骤

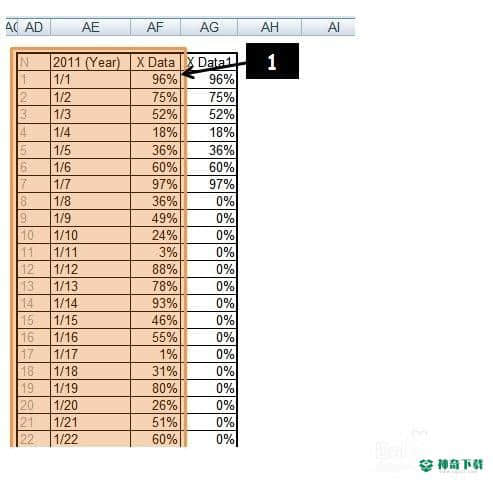

1、准备图表数据,“AD3:AD367”为辅助列填充1~365；“AE3:AE367”为整年日期；“AF3:AF367”为每日对应的相关数据。

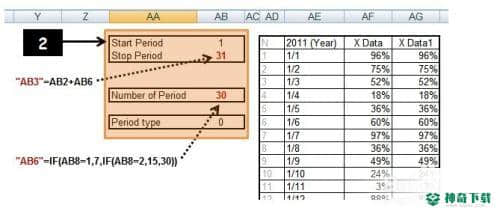

2、准备辅助动态数据，Stop period和Number of period根据下图提示的函数填入；Star period和Periodtype显示的值为手动输入完成。

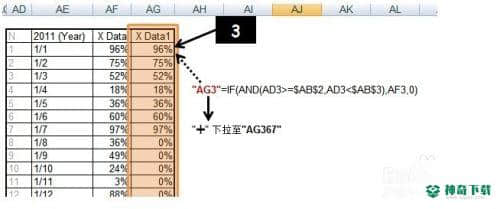

3、数据准备的最后一步，利用IF和AND函数实现根据X Data的原始数据和上图中Number ofperiod的变化来实现数据显示长短。这列数据主要是为了模拟全年图中选中的日期数据而做准备。

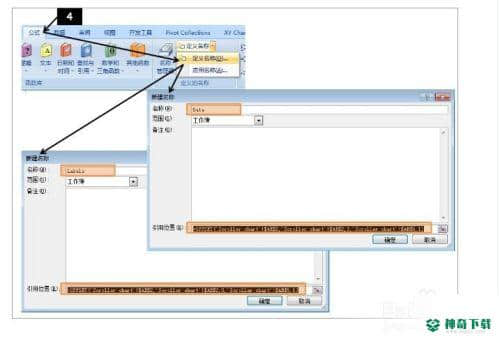

4、利用定义名称功能和OFFSET函数显示大图中根据不同长短周期的数据和标签。
数据：=OFFSET('Scroller chart'!$AE$2,'Scroller chart'!$AB$2,1,'Scrollerchart'!$AB$6,1)
标签：=OFFSET('Scroller chart'!$AE$2,'Scroller chart'!$AB$2,0,'Scrollerchart'!$AB$6,1)

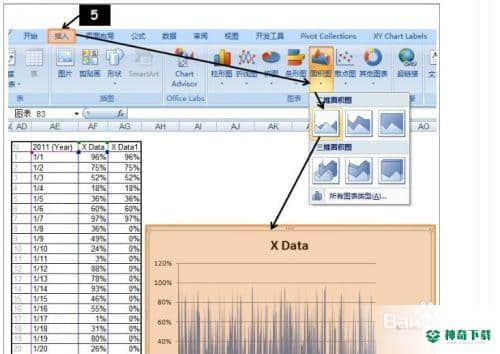

5、根据AE日期和AF数据新建一个二维面积图，如图所示。

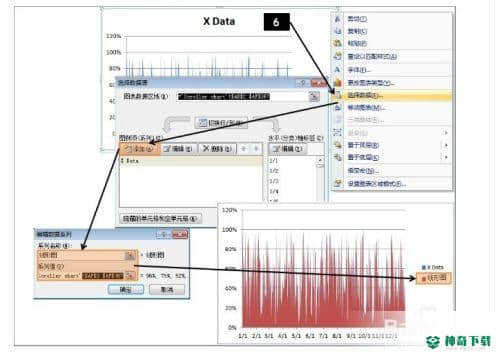

6、添加模拟大图中蓝色线条的数据，由于蓝色线路是跟着面积图的数据变化而变化的，所以数据源应采用一致。方法：【右击图表】→【选择数据】→【添加】→确定即可，如图所示。

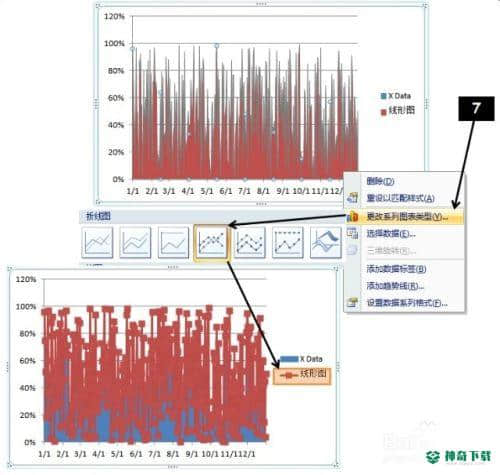

7、由于我们是要添加的数据位模拟大图蓝线做准备，所以我们将添加数据默认为面积图的图表形式更改为线形图。方法：【右击图表】→【折线图】 →确定即可，如图所示。

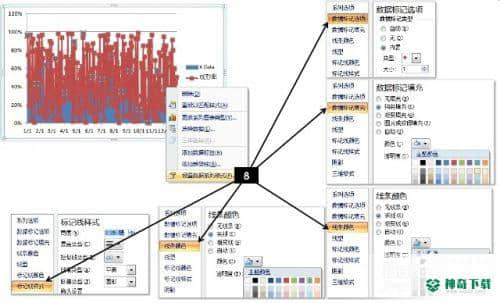

8、 接上一步骤更改已变成线形图的系列的样式。（如下图不清晰，可以下载附件查看具体更改内容。）

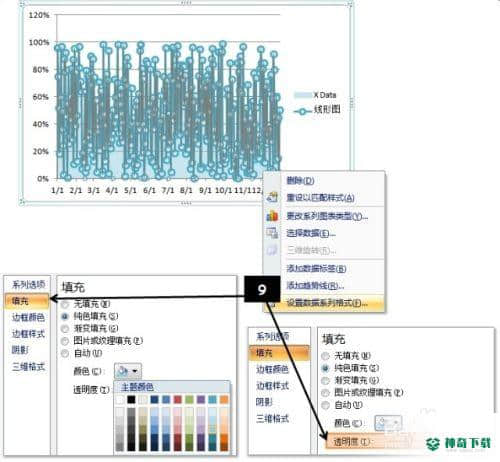

9、接着更改X Data系列面积图的样式，如图所示。

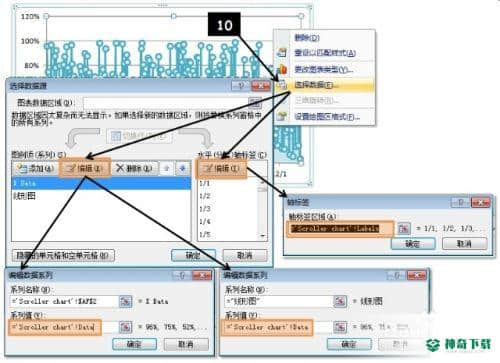

10、利用第4步定义的名称（Data& Labels），更改图表中XData和线形图的数据和标签。图表中系列值和标签识别规律是：='工作表名加感叹号（e.g.sheet1！)'+定义名称（e.g.Data或Labels），如图所示。

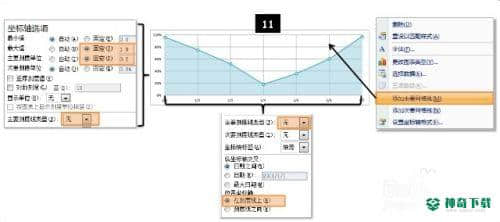

11、 调整大图的图表样式：【添加】纵向网格线；右击横坐标设置【位置坐标轴】在刻度线上（横轴为时间轴的一般都要设置在刻度线上）；设置纵坐标【最大刻度】为1，【主要刻度】为0.2，如图所示。

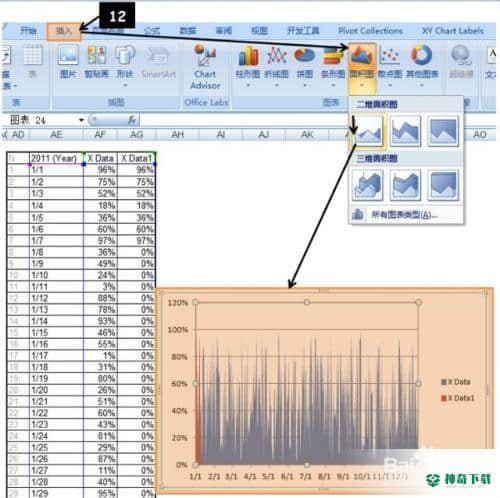

12、新建第二个面积图，这个面积图是为了展示全年而做的。数据选择2列X Data和X Data1，如图所示。

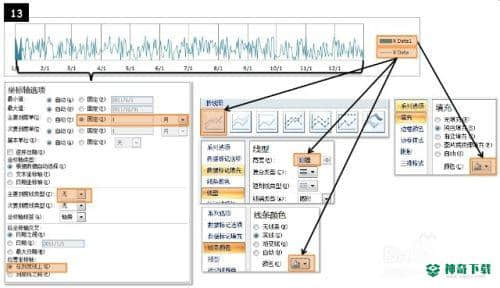

13、设置上一步新建的面积图的样式：更改X Data系列的【填充颜色】；更改XData1系列的【图表类型】为无点折线图，设置【线条宽度】及【线条颜色】；设置横坐标的【主要刻度单位】为1个月，【位置坐标轴】在刻度上。如图所示。

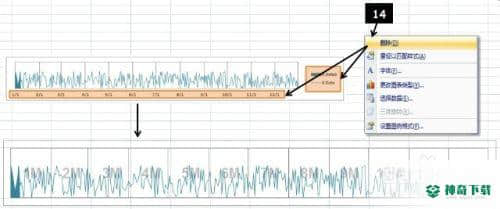

14、右击删除【图例】及【横坐标】。利用单元格划分全年月份并输入月份，调整网格线与单元格线条对齐，如图所示。

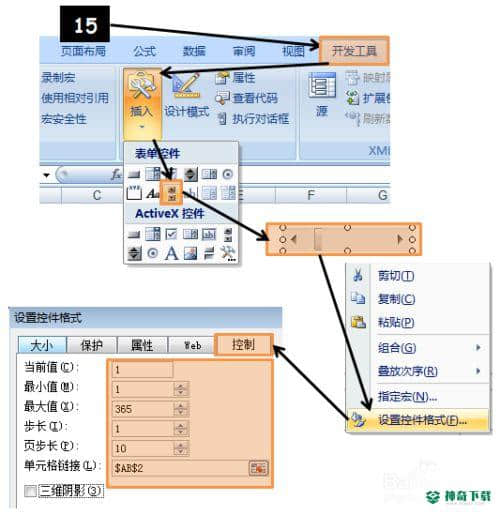

15、 插入【滚动条】控件，该控件主要是利用链接单元格，点击控件改变单元格的值来实现自动选择数据日期。成功插入后右击设置参数：【设置控件格式】→【控件】→【当前值为1】→【最小值为1】→【最大值为365】→【步长为1】→【单元格链接到"AB2"】,如图所示。

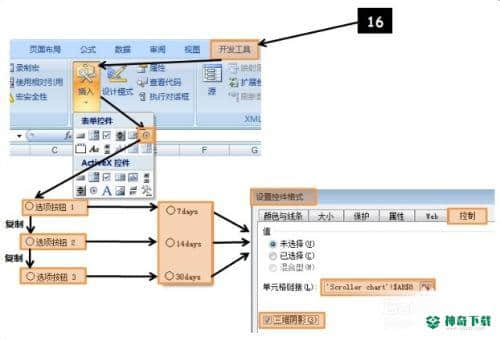

16、和上一步骤一样的路径添加另一个控件，选择按钮控件，添加这个控件是为了切换图表显示的数据周期。更改3个按钮控件名称为7天、14天和30天。然后任选一个按钮右击设置控件格式即可，【设置单元格链接到"AB8"】,如图所示。

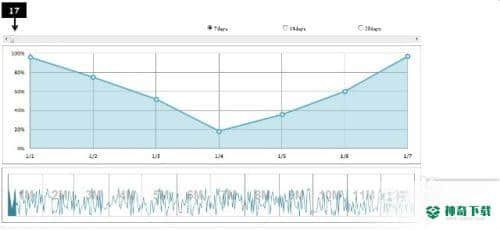

17、最后调整大图和小图的上下位置，以及调整滚动条和3个按钮控件的位置即告完成。
END
作者的微信公众号：excelNB
每天都会发布Excel商务图表教程与最新模板。
